Business
Company endeavoring to satisfy customers withthermal spray
Plasma Spray Coating

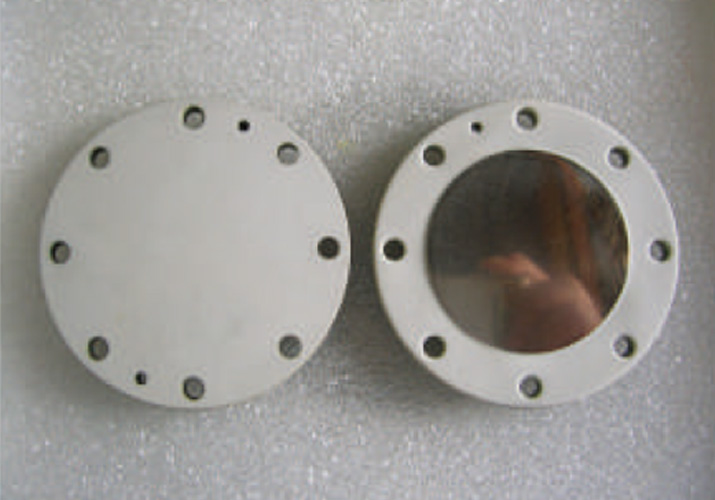

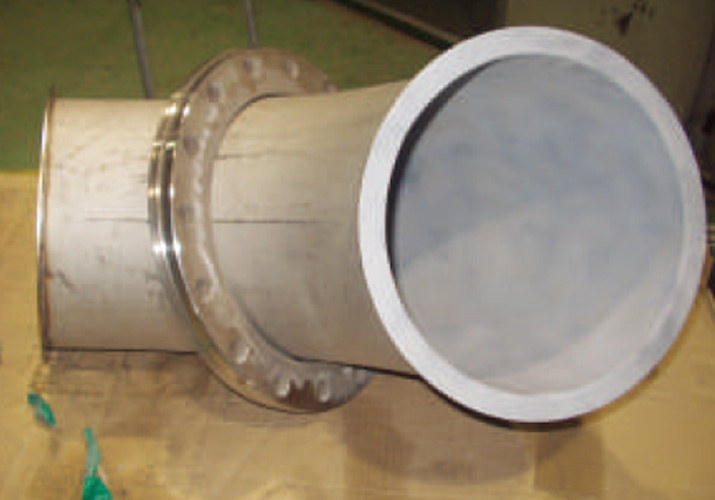

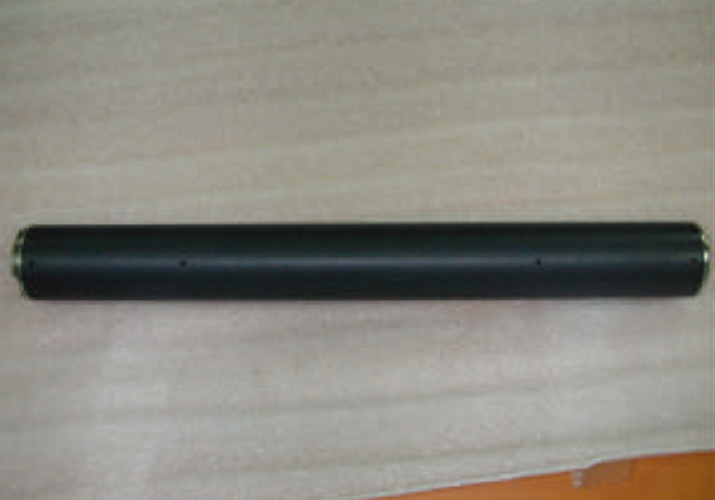

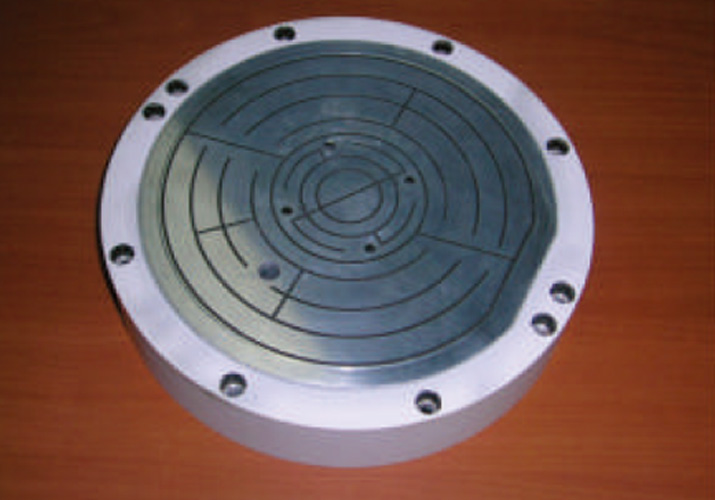

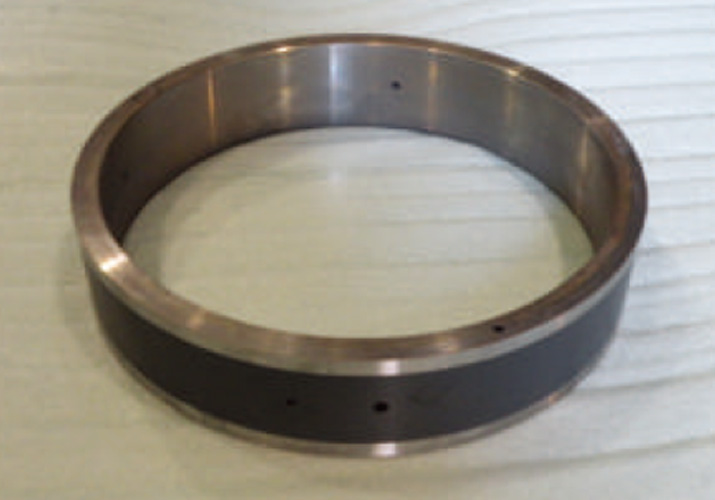

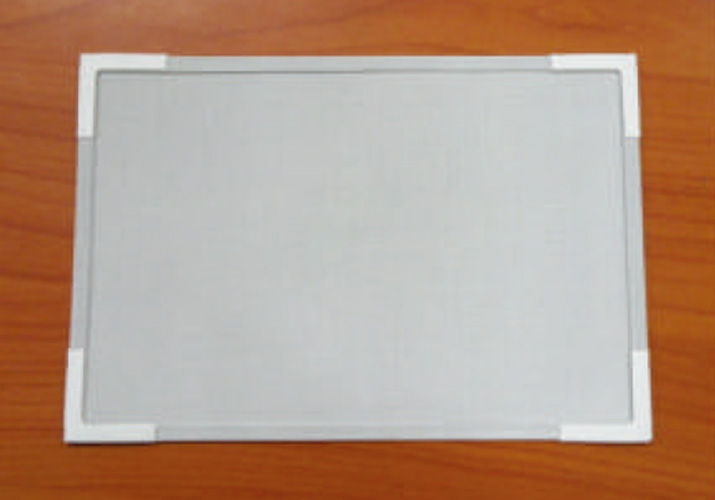

역극성 아크(Non-Transfer Arc)에 의해 불활성 가스로부터 생성되는 플라즈마흐름(속도: 마하 2, 중심온도: 16,500°C) 에 피막재료를 투입하고, 순간적으로 용융시켜 완전 용융된 분말 용사재를 고속으로 분사 밀착시켜 피막을 형성시키는 코팅 방법입니다. 용사재로서는 금속, 비금속, 세라믹 (주로 금속산화물, 탄화물), Cermet로 광범위하고, 탁월한 내마모성, 내열성, 내식성, 전기전도, 전기차폐성, 등의 우수한 피막을 얻을 수 있으며, 또한 육성보수도 가능하며, 용사시의 가공물의 표면 온도가 150 °C 이내로 제어되기 때문에 모든 모재에도 코팅이 가능합니다.coating image

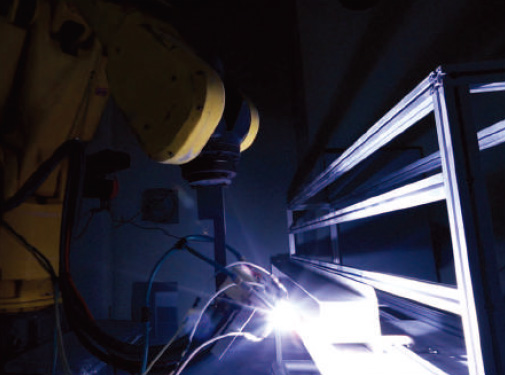

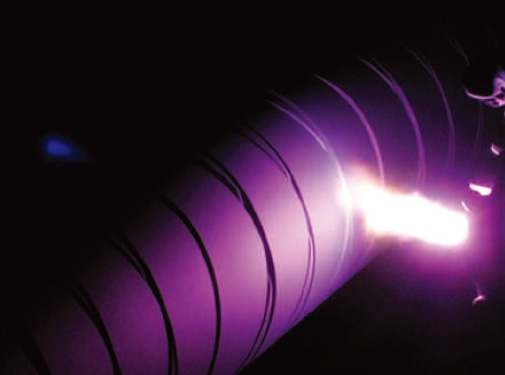

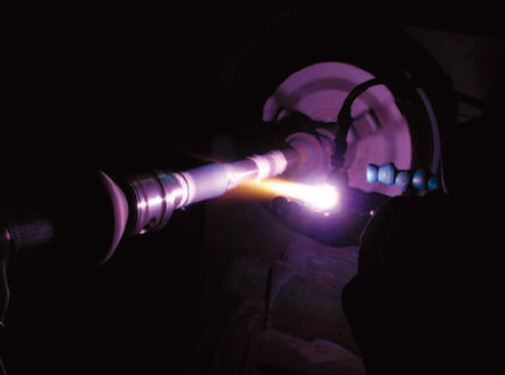

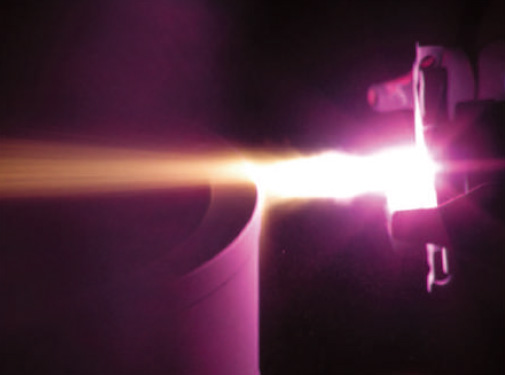

plasma spray
| 재료번호 | 성분 (%) | 특성 | 응용 예 |
|---|---|---|---|
| 101 | Al2O3- 2%TiO2 - 0.5% SiO2 | 회백색, 사용 온도 550℃ 이하 고온에서 내마모, 내식, 내산 등에 우수함 | 섬유기계 부품, 펌프씰 |
| AT35 | Al2O3 99% | 백색, 사용온도 800℃ 이하 고온에서 내마모, 내식, 내산 등에 우수함, 절연 | 전기절연 부품, 섬유기계 부품, 고주파 코일, 반도체 부품 |
| 130 | Al2O3 - 13%TiO2 | 흑청색, 치밀한 조직, 내마모성, 내식성 내산성 우수 | 신선기, 캡스탄, 터빈노즐 플로그 게이지, 섬유기계 부품 |
| 131 | Al2O3 - 40%TiO2 | 흑청색, 사용온도 550℃ 이하, 전기전도 | 섬유기계 부품, 기계 부품 |
| 106 | Cr2O3 - 2%TiO2 | 흑갈색, 고경도, 사용온도 540℃ 이하, 내마모, 내산성, 내알카리성 우수, 조직이 치밀 | 메카니컬 씰, 섬유기계 부품, 웨어링, 롤류 |
| ZT25, ZT75, ZT60 | ZrO2 - 8%Y2O3 | 사용온도 1000℃ 고온에서 입자의 부식방지 내열성, 산화 방지 | 로켓트 노즐, 미사일 캡, 고온용 Tray |
| YT15, YT25, YT35 | Y2O3 | 사용온도 1500℃, 내플라즈마저항성, 산화방지 | OLED, SEMI Part’s , 고온용Tray |
